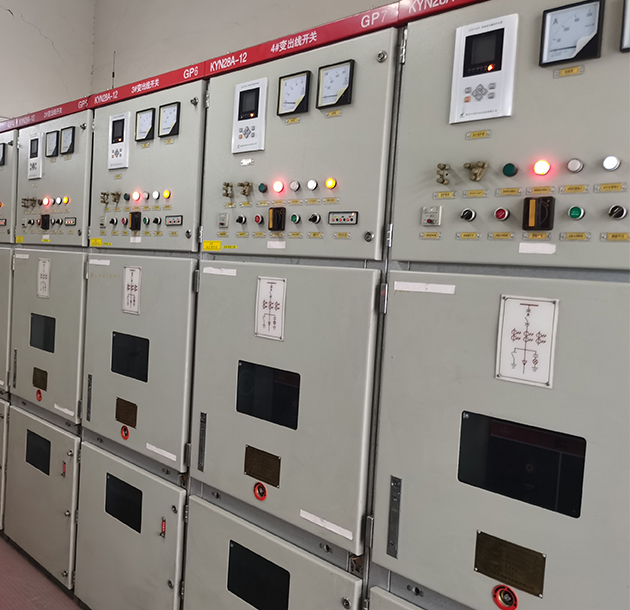

KYN8-12(GZS)户内交流金属铠装移开式开关设备

1.产品概述 Productbriefaccount

KYN28-12(GZS1)型户内交流金属销装移开式开关设备，系3~10kV三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电力系统的二次变电所的受电、送电及大型高压电动机启动等，作控制保护、监测之用。本开关设备满足IEC60298GB3906、DL/T404等标准的要求，具有防止带负荷推拉断路器手车，防止误分合断路器、防止接地开关处于合闸位置时关合断路、防止误入带电间隔。防止带电时误合接地开关的连锁功能。既可配用VS1真空新路器又可配用ABB公司的VD4真空断路器。是一种性能优越的配电装置。
2.主要技术参数
额定电压：12kV
额定电流：630A~4000A
额定频率：50Hz
相间及相对地一下隔离断口
1min工频耐受电压(有效值)
42kV 48kV
雷电冲击耐受电压(峰值)
75kV 85kV
额定短路开断电流
20kA.25kA31.5kA40kA50kA
额定短路动稳定电流
63kA
额定短时耐受电流(4s)
20kA.25kA 31.5kA40kA50kA
额定峰值耐受电流
50kA,63kA,80kA,100kA,125kA
防护等级
外壳：IP4X
隔离间，断路器室门打开时：IP2X
机械寿命：正常操作20000次
